产品名称：CTH1、CTH1A、CTH1B型弹簧操动机构

产品描述：

CTH1.CTH1A.CTH1B型弹簧操动机构是操作72.5KV真空和40.5，12KV真空，六氟化硫等各种类型断路器的大合闸功小尺寸机构。需要时，可方便地 调小合闸功。

CTH1,CTH1A,CTH1B三种机构的合闸功各有520J,720J,850J三种规格。三种机构的技术数据相同。

机构符合GB/T1984和GB/T11022标准

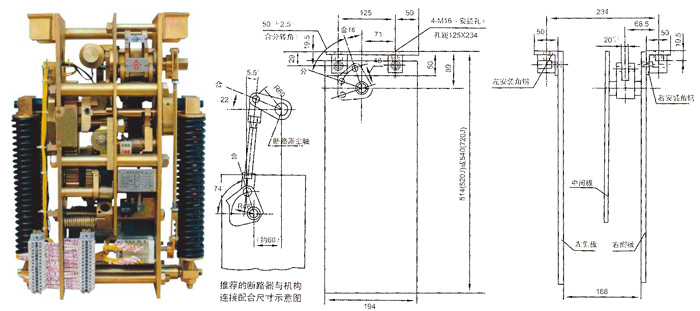

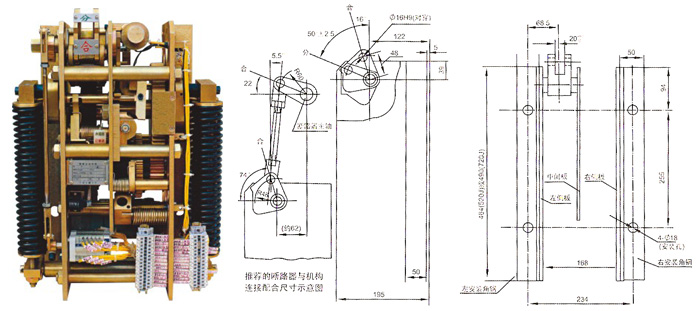

CTH1A和CTH1B型机构是在CTH1型机构的基础上改进设计而成，以适应不同的安装连接需求。CTH1和CTH1A走样布置镜像对称。CTH1,CTH1A是后侧安装，适应与断路器不同的链接需求。



机构有如下特点:

A)机构紧凑。机构合功达，外形尺寸很小;

B)机械强度高，安全系数大，机构寿命长;

C)储能用齿轮传动，效率高，传动平稳，噪声小;

D)合闸采用压簧，预压缩量大，合闸末段输出输出力矩较大，易与断路器特别是真空断路器的反力特性实现良好的配合;

E)合闸弹簧力及合闸功可在较大范围内调整，与断路器配合易调整达到满意的合，分闸速度;

F)合，分闸脱扣功率及脱扣电流小;

G)合，分闸半轴扣接量等大多数调整尺寸改用固定值，可调节很少，增加了动作可靠性;

H)有合闸剩余能量保存装置，每次储能功耗较少，储能时间较短。



使用环境条件：

A)周围空气温度:-25℃~40℃

B)海拔：2000M

C)相对湿度;日(24H)平均值不大于95%，月平均值不大于90%;水蒸气压力:日(24H)平均值不大于2.2KPa，月 平均值不大于1.8Kpa;

D)周围空气没有明显地受到尘，烟，腐蚀性和/或可然性气体或盐雾的污染。

CTH1、CTH1A、CTH1B型机构主要技术参数表 Main technical parameter sheet for CTH1,CTH1A and CTH1B type mechanism
序号 Number	项目 Item		单位 units	技术参数 Technical parameters			备注 Remark
1	合闸功 Closing power	额定值 Rated value	J	520	720	850
		调整范围 Adjustable range	J	315-521	475-728	517-854
2	输出拐臂转角 Corner of output turn arm			500 ± 2.50
3	储能电机 Energy storage motor	额定电压 Rated voltage	V	DC/AC220,DC/AC 110			电机交直流两用 Suitable for DC or AC of moto
		额定电流 Rated current	A	1.6,3.2
		工作电压范围 Operating voltage range		85%-110% 额定电压(Rated voltage)
4	合、分闸脱扣电磁铁 Tripping electromagnet for closing and breaking	额定电压 Rated voltage	V	DC/AC220,DC/AC 110			30% 额定分闸电压时应不能分闸 For 30% rated breaking voltage, breaking shall not be allowed.
		合闸电流 Closing current	A	1.6,3.0
		分闸电流 Breaking current	A	1.6,3.0
		合闸工作电压范围 Operating voltage range for closing		80%-110% 额定电压(Rated voltage)
		分闸工作电压范围 Operating voltage range for breaking		65%-120% 额定电压(Rated voltage)
5	辅助开关 Auxiliary switch	常开，常闭触头数 Normally-opened, normally-closed contact number		常开6，常闭6 Normally-opened 6, normally-closed 6
		额定开断，关合电流 Rated breaking and closing current	A	AC10A,DC220V(t=20ms) 3A
6	接线端子排 Connection terminal row	端子数 Terminal number		30
		额定电流 Rated current	A	10
7	一次重合闸无电流间隔时间 No-current interval time for one time of closing		S	0.3
8	额定电机电压储能时间 The energy storage time for rated motor voltage		S	=10
9	机械寿命次数 Mechanical life, time			›10000
